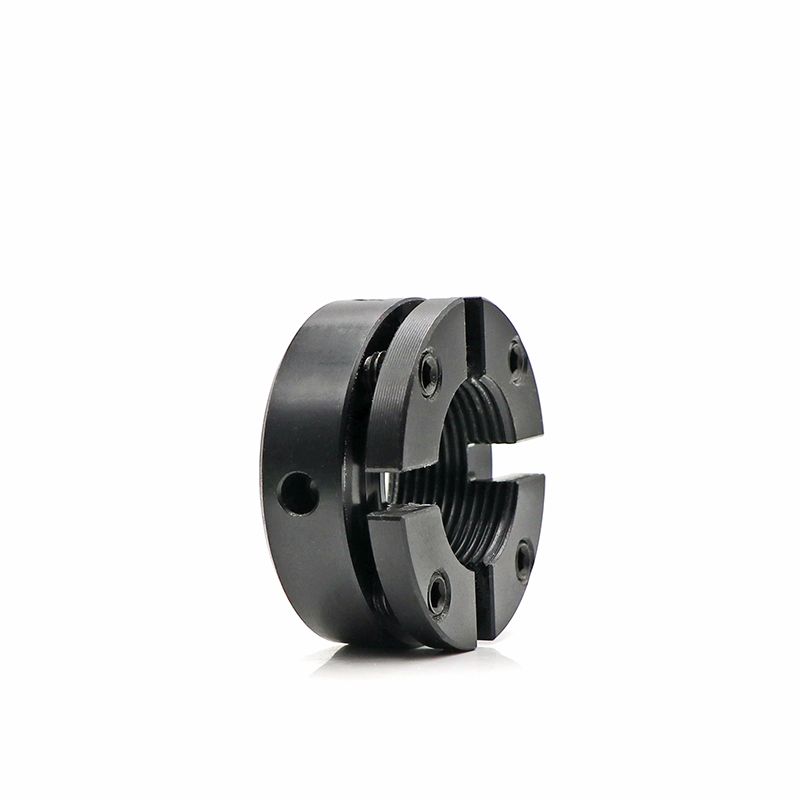

AM系列鎖緊螺母開有幾個槽用于施加預緊力。擰緊緊定螺釘時，通過這些槽產生彈性變形。因此，鎖緊螺母的內螺紋面緊靠軸上螺紋的側面，從而產生很大的摩擦力防止螺母松動。這種鎖緊方法不影響螺母的跳動精度。

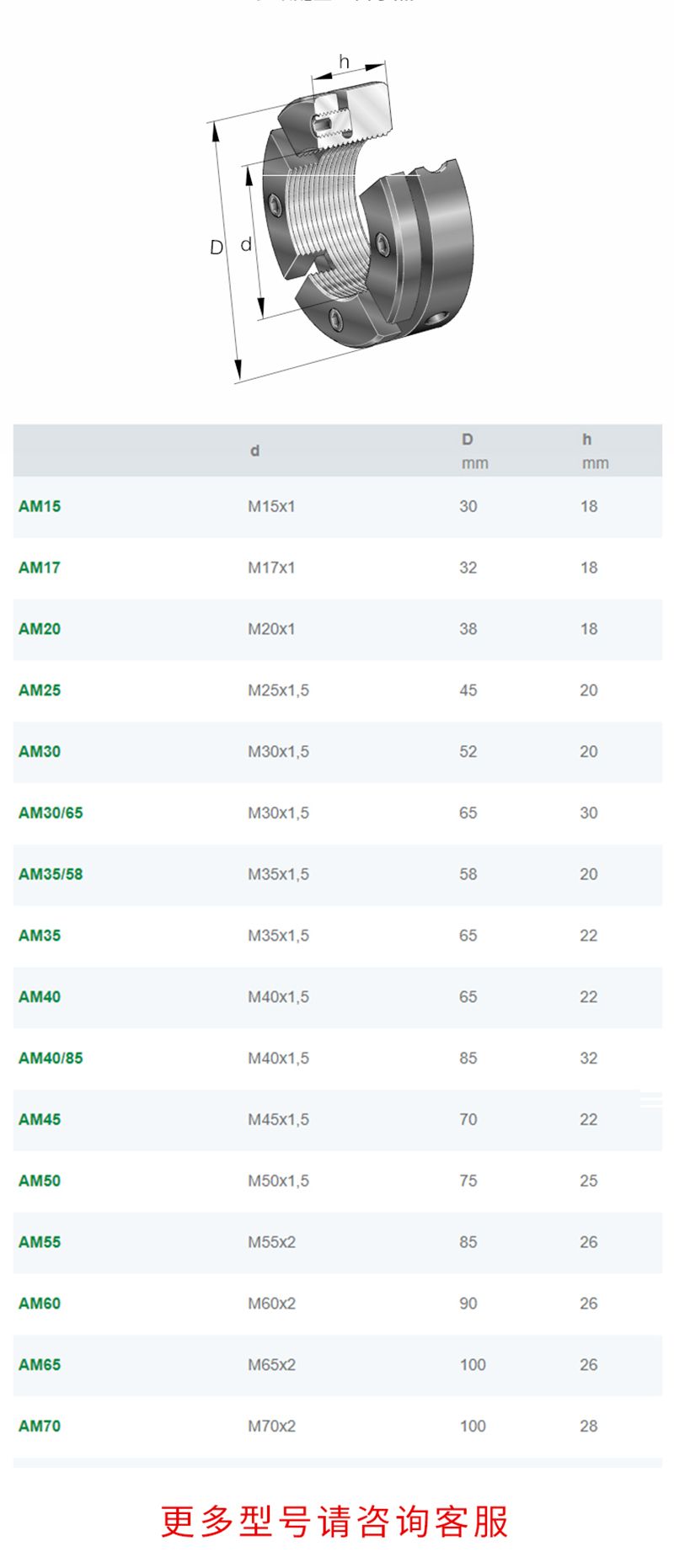

型號 | d | D (mm) | h (mm) |
AM15 | M15x1 | 30 | 18 |
AM17 | M17×1 | 32 | 18 |
AM20 | M20×1 | 38 | 18 |
AM25 | M25×x1,5 | 45 | 20 |
AM30 | M30x1,5 | 52 | 20 |
AM30/65 | M30x1,5 | 65 | 30 |
AM35/58 | M35×1,5 | 58 | 20 |
AM35 | M35×1,5 | 65 | 22 |
AM40 | M40×1,5 | 65 | 22 |
AM40/85 | M40×1,5 | 85 | 32 |
| AM45 | M45x1,5 | 70 | 22 |
| AM50 | M50×1,5 | 75 | 25 |
AM55 | M55×2 | 85 | 26 |
AM60 | M60×2 | 90 | 26 |
AM65 | M65×2 | 100 | 26 |
| AM70 | M70×2 | 100 | 28 |
鎖緊螺母常見問題及分析
一、問題與狀況：內、外螺紋無法配合旋入，問題的分析：內、外螺紋標準直徑是否相符，內、外螺紋是否有碰傷或毛邊，螺紋內徑、有效徑是否符合制造規范，外螺紋有效徑是否符合制造規范，內、外螺紋左右旋是否符合，外螺紋外徑是否符合規范，外徑太大容易造成牙低干涉，外螺紋牙形是否符合標準，內、外螺紋牙距是否相符合，外螺紋牙距累計制造誤差是否過大。
建議與處理方法
1：用游標卡尺測量?jī)?nèi)外螺紋標準徑是否同一規格尺寸
2：碰傷或毛邊用鉆石**去除即可
3：用游標卡尺測量?jī)?nèi)徑尺寸，用合格牙模測量?jī)?nèi)牙有效徑是否符合規范
4：用三線規和分厘卡檢查有效徑是否符合制造規范
5：檢查內、外螺紋左右旋是否一致
6：用分厘卡測量外徑尺寸是否符合規范
7：用光學投影機檢查牙形是否符合標準60度
8：檢查內、外螺紋牙距是否一樣
9：用萬能工具顯微鏡檢測牙距，是否誤差過大
二、問題與狀況
螺帽 和外螺紋配合旋入后，發生牙孫及裝拆卸困難
問題的分析:INA精密鎖緊螺母AM15裝配時內、外螺紋是否清潔干凈,內、外螺紋是否有碰傷或毛邊產生,裝配時內、外螺紋是否有加潤滑油,裝配未鎖緊時，內外螺紋配合是否太緊,鎖緊螺帽時，工具的選用是否恰當,脫松螺帽時，鎖定 螺絲 是否有放松,牙距不一樣時，強行鎖入.
